光电直读阀控水表产品说明书

服务咨询热线：

13631456482

立即咨询

产品详情

一、概述

1、LXSY-DN15~DN40、LXLY-DN50~DN300型光电直读水表（阀控）采用了光电直读技术读取字轮数据，与传统脉冲表相比，它可将读数误差降低至零，是自动抄表系统中机电转换零误差的电子远传水表，且采用低功耗设计，平常无须供电，仅在抄表或阀门开关时才需要对它供电。
2、光电直读阀控水表采用旋翼式计量结构，具有计量精度高、始动流量小、抄表方便、外型美观、安全、卫生、寿命长等特点。
3、光电直读阀控水表配合本公司云平台抄表系统、设备，完成智能抄读小区的水、电表数据，并实现与结算中心连网数据共享。

4、本说明书适用于机壳材料为铸铁、黄铜、不锈钢的光电直读水表。

二、产品特点

1、直接读取字轮数据，与传统的脉冲表相比，它可将读数误差降低至零；

2、采用低功耗设计，只有读数和阀门开关时才需供电；

3、采用先进的数据编码及校验技术，通讯可靠性高；

4、采用旋翼式计量结构，计量精度高、抄表方便、外型美观；

5、符合《电子远传水表》 (CJ/T 224-2012) 标准；

6、流量性能符合 GB/T 778.1~3-2007 标准，准确度等级：2级；

7、兼容多种通信规约；DL/T645、CJ/T188 和内部协议；

8、满足 EMC、ESD、EMI 等电子产品电磁兼容方面的设计要求，达到行业领先水平；

9、与上位机系统相结合，建立远程自动抄表管理系统，真正实现抄表、监控自动化。

三、技术参数

1、工作电压：DC 36V；

2、工作电流：

3、抄表工作电流≤9.0mA

4、静态工作电流≤1.3 mA

5、阀门开/关总线电流≤50 mA

6、阀门开/关电机阀输入电流≤30 mA

7、工作环境：水温度：0.1℃~+45℃ 湿度：0~95%RH；

8、存储温度：-25℃~+65℃；

9、最大允许通水压力：1 MPa；

10、最大压力损失：0.063 Mpa；11、阀门类型：电机阀；

12、与上位机通讯方式：M-bus总线或485总线输出（任选）；

13、通讯传输速率：2400 baud；

14、通信规约：DL/T645、CJ/T188 、Modbus和内部协议(或用户指定规约)；

15、通讯传输最大距离：300m(通信线规格 AVVR2×0.75)；

16、单表阀门开/关时间：8S；

17、总线引脚 ESD 保护超过 10kV；

18、短路电流保护；

19、针对总线开路、短路、空闲等故障保护。

四、流量参数

公称口径mm	准确度等级	常用流量Q3	最小读数m3	最大读数m3
15	Q3/Q1=80﹑63﹑50 准确度等级：2级	2.5	0.0001	9999
20		4	0.0001	9999
25		6.3	0.0001	9999
32		10	0.0001	9999
40		16	0.0001	9999
50	Q3/Q1=125﹑100﹑80﹑63﹑50 准确度等级：2级	25	0.001	99999
65		40	0.001	99999
80		63	0.001	99999
100		100	0.001	99999
125		160	0.01	99999
150		250	0.01	999999
200		400	0.01	999999
250		630	0.01	999999
300		1000	0.01	999999

说明：最小远传读数口径≤100mm精确到1m 3，口径≥150mm为10m 3。

1、常用流量(Q3)：额定工作条件下的最大流量。在此流量下，水表应正常工作并符合最大允许误差要求；

2、分界流量(Q2)：出现在常用流量 Q3 和最小流量 Q1 之间、将流量范围划分成各有特定最大允许误差的 “高区”和 “低区”两个区的流量；

3、最小流量(Q1)：要求水表的示值符合最大允许误差的最低流量。

最大允许误差：

4、从包括最小流量(Q1)在内至不包括分界流量(Q2) 的低区中最大允许误差为±5%；5、从包括分界流量(Q2)在内至包括最大流量(Q4)的高区中的最大允许误差为±2%。

五、电气参数

接口	波特率	协议	地址码	表盘标示	表盘标示	直流电压
M-BUS总线	1200	645 F188 T188 MODBUS-RTU	645	后8位		2线36V
M-BUS总线	2400		F188	后8位		2线36V
485总线	4800		T188	后8位		4线12V
485总线	9600		MODBUS-RTU	后2位		4线12V

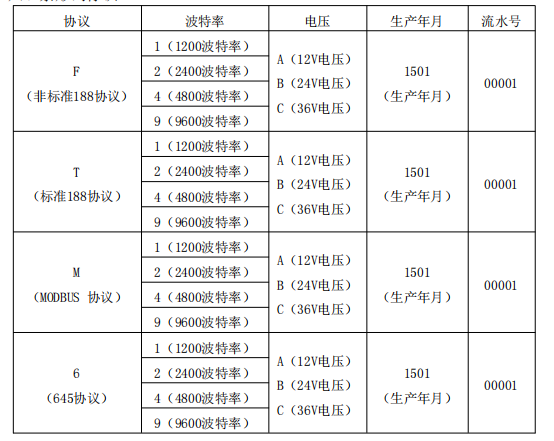

六、条形码标识

如：F1A150119007

备注：直读式表的地址是后8位。地址：50119007

实例：F1A150119007表示：非标准188协议，1200波特率，12V电压，2015年01

月生产，表地址50119007。

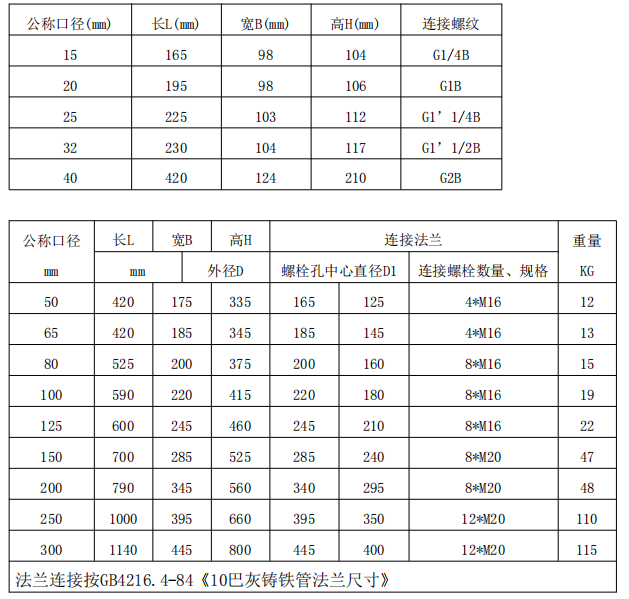

七、外形尺寸

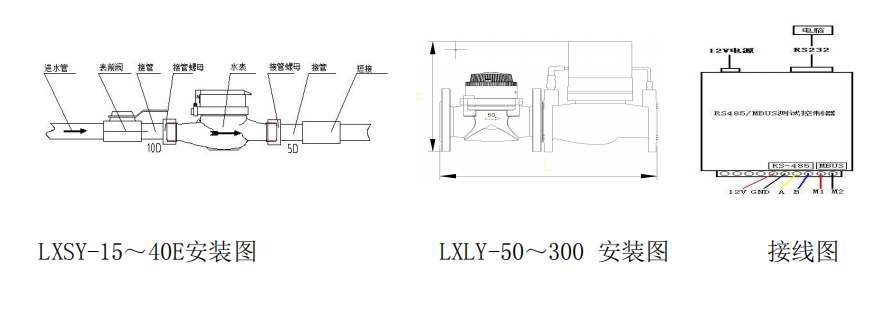

八、安装接线图

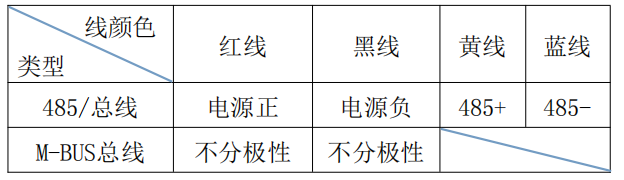

九、信号接线

十、安装使用与维护方法

1、选择水表的口径，应根据安装地点的流量大小而定；

2、安装位置要避免暴晒、冰冻、污染、潮湿和水淹，以便拆装和抄表。冰冻期间，除将水表和水管包扎外，不用时把水表进水端阀门关闭，出水端放水阀和水龙头打开，可防止水表因冰冻膨胀损坏。建议安装在专用水表箱内；

3、水表应水平安装，字面朝上，箭头方向与水流方向相同；

4、新装管道务必把管道内的石子、泥沙、麻丝等杂物冲洗干净再装水表，以免造成水表故障；

5、为了计量准确，水龙头应高于水表；

6、若水表装在锅炉进水管处，应防止热水回流烫坏水表；

7、水表不应直接与管道连接，水表与管道间应通过接管，密封垫圈，连接螺母连接。拆装水表时，切不可用力硬板，以免扭坏表壳；

8、应避免水表承受由管道和管件造成的过度应力。必要时，应将水表安装在底座或托架上；

9. 水表前后应安装阀门，方便检修和更换。

十一、配件

随同每只水表附带管接头、连接螺母及密封圈各2件，合格证1件，每箱附产品说明书1本。法兰连接的，不配法兰。
