多功能DTSD4000(DSSD4000)说明书

服务咨询热线：

13631456482

立即咨询

产品详情

一、产品简介
1.1 概述
      DTSD4000/DSSD4000 型三相电子式简易多功能电能表是采用先进的电能计量专用芯片，与成熟的复费率技术相结合设计而成，应用数字采样处理技术及 SMT 工艺，根据居民实际用电状况所设计、制造，具有国际先进水平的电能计量仪表。
      该表实现分时计量，设定日自动转存数据，手持终端或 PC 机编程及抄表，LCD 显示等功能。该表可进行 4 种费率、12 个时段、4 个时区等设置，并具有电能测试脉冲输出功能。其性能指标符合 GB/T 17215.321-2008《1 级和 2 级静止式有功电能表》和 DL/T 614-1997《多功能电能表》标准对多功能电能表的各项技术要求。通讯规约符合《DL/T645-1997 多功能电能表通信规约》及用户提出的特殊通信要求。

1.2 规格型号及技术指标
规格型号及脉冲常数
型号
类别
参比电压 Un
额定电流 In
有功脉冲常
数 imp/kWh
无功脉冲常
数 imp/kvarh
DTSD4000
三相四线
3×220/380V
3×1.5(6)A
6400
6400
3×5(20)A
1600
1600
3×10(40)A
800
800
3×15(60)A
400
400
3×20(80)A
200

200
3×30(100)A
DSSD4000
三相三线
3×100V
3×1.5(6)A
12800
12800
准确度等级 有功：0.5 或 1 级    无功：2 级
额定频率  50Hz
外型尺寸  267.6mm170.7mm73mm

重量   约 1.8kg
正常工作电压
0.7Un~1.2Un
极限工作电压
0.65Un~1.25Un
电压线路功耗
≤2W 和 5VA
电流线路功耗
≤1VA
数据备份电池电压
3.6VDC

费率工作参数
时钟准确度（日误差）
≤0.5S（23℃）
电池容量
≥1200mAh
停电后数据保存时间
≥10 年（用新电池）

气候条件
正常工作温度范围
-20℃~50℃
极限工作温度范围
-30℃~60℃
贮存和运输温度范围
-25℃~70℃
贮存和工作湿度范围
≤85%

技术参数
费率数
4
时段数
10
计量范围
0~999999.99KWh
显示
液晶
通讯波特率
RS485 口：1200bps~9600bps

1.3 工作原理

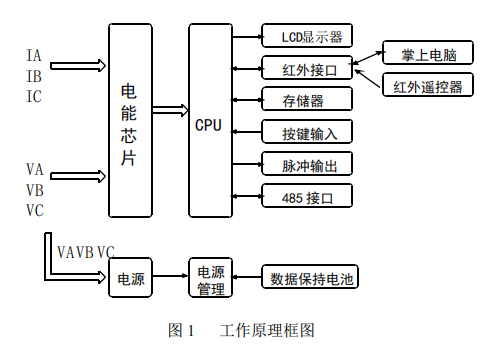

DTSD4000 型三相电子式简易多功电能表工作原理如图 1 所示：
电能表工作时，电压、电流经取样电路分别取样后，由电量处理专用集成电路经乘法运算后，送到 CPU 进行处理，最后，CPU 将处理过的数据根据需要送至显示部分、通讯部分等输出设备。

二、外形说明及安装

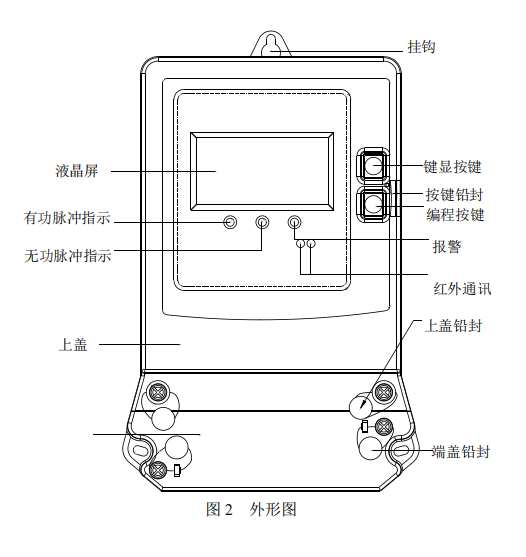

2.1 外形图

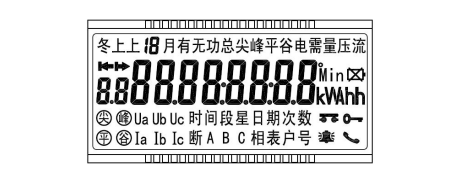

2.2 液晶显示屏内容

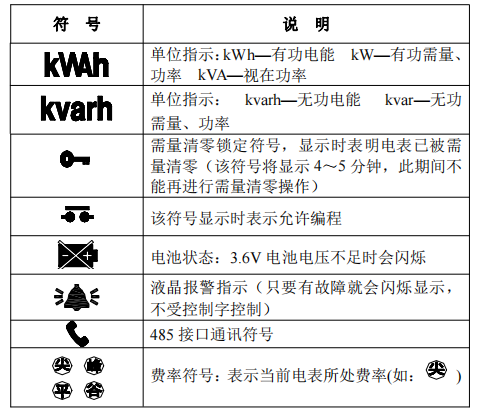

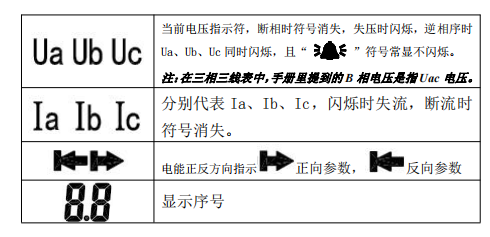

液晶显示符号说明



2.3 电表的安装及接线
2.3.1 电能表在出厂前经检验合格并加铅封。在安装使用前，应检查铅封是否完好，铅封完好即可安装使用，对无铅封或贮存期过久的电能表，应请有关部门重新检验后，合格的可安装使用。

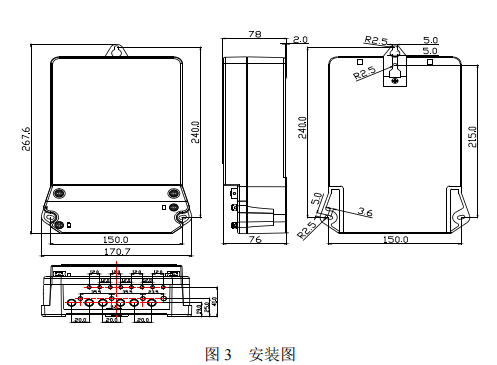

2.3.2 电能表安装在室内通风干燥的地方，用三个螺钉固定，按下图 3所示的安装尺寸在底板上先钻好孔，底座应固定在坚固、耐火、不易震动的物体上，确保安装使用安全、可靠，在有污秽或可能损坏电表的场所，电能表应用保护柜保护。

2）三相四线电源端子接线图
电流互感式（3×220/380V 3×1.5（6）A）
三相四线电源端子接线图
直接式（3×220/380V ≥3×5（20）A）
三相四线电源端子接线图
电流、电压互感式（3×57.7/100V 3×1.5（6）A）
三相四线电源端子接线图
3）三线电源端子接线图
电流、电压互感式（3×100V 3×1.5（6）A）
三相三线电源端子接线图

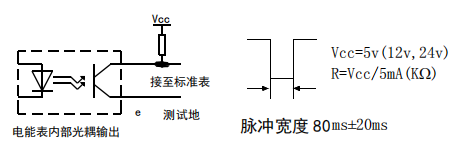

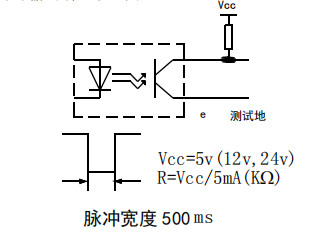

4）有功或无功脉冲测试口示意图
5）1Hz 时钟输出端口示意图


三、功能说明
3.1 电量计量功能（该功能参数详见附录 C 的 1.～6.04、10.～18.04、38.～47.04 项）
1）电量测量四象限的定义:
测量平面的横轴表示电压向量 U（固定在横轴），瞬时的电流向量用来表示当前电量的输送，并相对于电压相量 U 具有相位角Φ。逆时针方向Φ角为正。四象限的示意图如图 5 所示：

例 1：0.5L 感性负载相应于图中一象限（Ⅰ）或图中三象限（Ⅲ），其中一象限对应相位 60°（电压超前电流 60°），此时有功、无功为正向；三象限对应相位 240°（电压超前电流 240°），此时有功、无功为反向。
例 2：0.5C 容性负载相应于图中二象限（Ⅱ）或图中四象限（Ⅳ），其中二象限对应相位 120°（电压超前电流 120°），此时有功为反向、无功为正向；四象限对应相位 300°（电压超前电流 300°），此时有功为正向、无功为反向。
注：有些检定装置以电压相位为基准对电流进行移相，有些检定装置以电流相位为基准对电压进行移相。

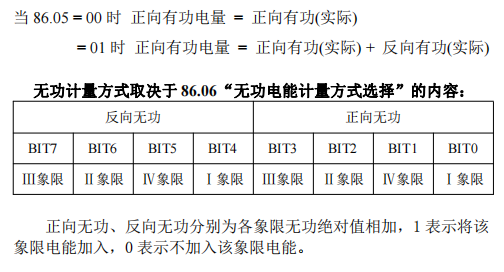

2）有无功电能计量方式选择
正向有功电能的计量方法取决于 86.05“有功电能计量方式选择”的内容：

3）电量计量记录记录内容
名称
显示号
具体内容
正向有功电量
1~3.04
64~73.04
当前、上 1~12 月各费率电量
反向有功电量
4~6.04
当前、上 1~2 月各费率电量
正、反向无功电量
四象限无功总电量
10~15.04
16~18.04
当前、上 1~2 月各费率电量
当前、上 1~2 月各象限电量

3.2 最大需量记录功能
最大需量：在指定的时间区间内，需量周期中测得的平均功率最大值。
最大需量周期：测量平均功率的连续相等的时间间隔。最大需量周期可 5/10/15/30/60 分钟任选一种。
滑差时间：依次递推来测量最大需量的小于需量周期的时间间隔。1～60 分钟可任意设置。
最大需量及发生时间记录内容：
名称
显示号
具体内容
有功最大需量
7~9.09
当前、上 1~2 月各费率最大需量
有功最大需量发生时间
当前、上 1~2 月各费率最大需量发生时间

3.3 复费率功能
年时区数(87.00)：电能表最多能运行的时区。其值最大不超过 4。如设为 0，则电能表只运行第一个时区。
日时段数(87.01)：电能表每天最多能运行的日时段。其值最大不超过12。如设为 4，则每个日时段表的第 5～10 时段的时间电表将视作无效，只有前 4 个时段的时间有效；如设为 0，则电表只运行第一个日时段。
日时段表数：电能表最多能运行的日时段表号。其值为 5。
日时段表号：编程时用来表示电表运行在第几日时段表，用 1、2 表示。
费率数(87.02)：电能表最多能切换的费率号数。其值最大不超过 4。若费率数设为 3，则只有尖、峰、平费率有效，而会将谷费率默认为平费率；若设为 2，则只有尖、峰费率有效，而会将平、谷费率默认为峰费率；如设为 0，则电表不论在哪个日时段，只运行尖费率。
费率号：编程时用来表示电表运行在何种费率，用 1、2、3、4 表示。通常 1 代表尖费率，2 代表峰费率，3 代表平费率，4 代表谷费率。
公共假日数：电能表一年中能运行在公共假日状态下的最大天数（不包括春节期间）。如为 0，表示公共假日选择无效。其值最大不超过 12。
公共假日：一般指国家规定的假日，如 1 月 1 日、5 月 1 日等,用户可设置。
公共假日日期及日时段表号：设定一年中的公共假日日期及采用的日时段表号，不同的公共假日可采用不同的日时段表号。
周休日：一般指一周内规定的休息日。由周休日状态字来设定每周的工作日和休息日。
周休日采用的日时段表号：按需要设定休息日采用的日时段表号。
注：在公共假日及周休日的日时段表号如编为 0，则表示这些公共假日期间的日时段表选择无效，即电表不予处理。
多时区编程说明：本电表最多可编设 4 个时区，最少可编设 1 个时区，每时区采用的日时段表号可单独设置。时区设置必须连续，即第二个时区的开始时间即为第一个时区的结束时间，第三个时区的开始时间即为第二个时区的结束时间，依此类推。
注：1）以上参数（除日时段表数外）均可通过掌上电脑或 PC 机进行设置。
      2）查询第“63.05 项”可获知当前所处的“时区. 日时段表号.时段. 费率”。
      3）设置时段时无需设置为闭环，电表将自动闭环。例如：若一天分为两个时段，8:00～22:00 费率 2，22:00～8:00 费率 4。电表设置：第 1 时段：080002，第 2 时段：220004，时段总数设为 2 即可。

3.4 失压和断相记录功能
1）失压与断相的区别和关系
断相是指某相电压低于预先设定的值（即电能芯片中的断相电压）时，则该相断相；失压是指某相电压满足预先设定的失压判断条件时，则该相失压；二者是相互独立的，可以同时发生。
2）失压判断方法
判断某相是否失压取决于 85.01(标定电压 Un) 、86.00（失压判断方式）和 86.01（失压条件）。


86.00 失压判断方式
00――不作失压判断
01――不考虑电流比例 XX.XX(％)。当满足该相电压值<（Un×ZZ％）V 时，判断该相失压；当该相电压值>（Un×YY％）V，才由失压恢复正常。
02――当某相电流 >（Ib×XX.XX％）A 时，同时该相电压值<（Un×ZZ％）V则判断该相失压；当该相电压值>（Un×YY％）V 时，才由失压恢复正常。
3）失压相记录

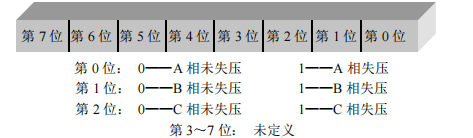

在 10 次失压记录中用于记录具体哪相失压的参数，该参数为十六进制数，将其转化为 8 位二进制数，具体含义如下：

注：三相三线表所监控的是外部相电压，在记录时 A、B、C 相失压分别代表实际线路中Ua、Ub、Uc 失压。

4）断相记录内容
名称
显示号
具体内容
断相次数
25~28.03
分别记录总、A、B、C 的数据。（总断相数据记录的是断相情况发生变化的数据，如电压由 A、B 断相变为 A断相时，总断相次数将加 1，并记录起始时刻）

断相累计时间
最近 1 次断相
起始时刻
最近 1 次断相
结束时刻

5）失压记录内容
名称
 显示号
 具体内容
失压次数
29~32.03
分别记录总、A、B、C 的数据。（三相三线记录的是外部相电压的情况）
失压累计时间
最近 10 次失压记录
33~42.06
记录最近 10 次失压的发生状况，起始日期和时间，结束日期和时间，失压期间的有功、无功总电能，失压相的安培小时数。
注：（1）连续失压 30 秒后启动失压记录，连续断相 9 秒后启
注：（1）连续失压 30 秒后启动失压记录，连续断相 9 秒后启动断相记录；停电时失压认为结束，断相不认为结束；
      （2）当某相发生失压时，但该相未断电，该相的电压指示（Ua、Ub 或 Uc）将会闪烁显示直至失压结束

3.5 失流记录功能
1）失流判断方法
判断某相是否失流取决于 86.02（失流判断方式）和 86.03（失流条件）。

86.02 失流判断方式
00――不作失流判断；
01――当某相电流 < （Ib×YY.YY%）A 时，判其为失流；

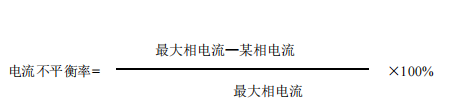

02――当满足最大相电流 > （Ib×YY.YY%）A 时，若此时最小相电流的不平衡率>ZZ(%)时，则判最小电流相失流；若同时中间电流也满足不平衡率>ZZ(%)时，则同时判中间电流相失流。

03――不考虑最大电流是否大于（Ib×YY.YY%）A，只根据电流不平衡率来判断某相是否失流。

2）失流记录内容
名称
显示号
具体内容
最近一次失流出现时间
43~46.03
分别记录总、A、B、C 相失流时相应的数据
失流次数
失流累计时间
失流期间的有功电能
最近 10 次失流记录
47~56.06
记录最近 10 次失流的发生状况，起始日期和时间，结束日期和时间，失流期间的有功、无功总电能。
注：（1）连续失流 30 秒后启动失流记录，停电时认为失流结束；
      （2）当某相失流时，但该相电流未断，该相的电流指示（Ia、Ib 或 Ic）将会闪烁直至失流结束。

3）失流相记录

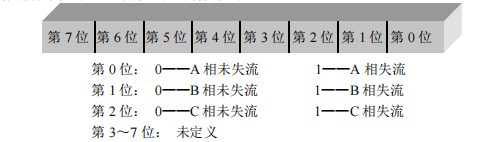

在10次失流记录中用于记录具体哪相失流的参数，该参数为十六进制数，
将其转化为 8 位二进制数，具体含义如下：

3.6 通讯功能
具有 1 个电气隔离的 RS232 通讯接口，可与计算机进行数据通讯。RS232 通讯接口通讯波特率为 9600bps

3.7 数据轮显功能
电能表可实现参数轮显，轮显的参数(不超过 16 项)和时间可预先设置，轮显的顺序也可任意设置。(功能参数详见附录 C 的 84.～84.09项)，具体设置如下：
循显时间(83.02)：电能表轮显显示的总时间。在此期间，所有轮显项逐项轮显，当编设的轮显项显示完一轮后，电表将从头开始继续轮显，直至循显时间到，电表将进入停显状态。如果这个时间被设为 0，则电能表将作 60 秒处理。
停显时间(83.03)：电能表停止显示的时间。经过这个时间后，电能表将再次进入轮显状态，并紧接着停显前的那一项继续轮显。如果这个时间被设为 0，则电能表不停显。
轮显时间(84.01)：轮显时每一项数据的显示时间。如果这个时间被设为 0，则电能表将作 3 秒处理。
注：如果总的轮显时间（轮显项个数×轮显时间）大于循显时间，则电能表经过一个循显时间后，不管所有的轮显项是否显示完，仍然停止显示。等停显结束后进入下一个循显周期时再继续显示剩下的显示项。

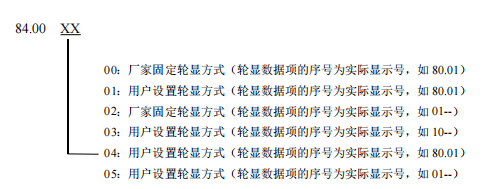

轮显方式(84.00)：可根据需要，选择按厂家固定方式轮显或按用户自己设定的参数轮显。
轮显内容编码：用户根据需要编设的轮显内容的编码。
轮显方式：

当轮显方式为 00 时，电能表按厂家固定的轮显方式轮显(轮显顺序不可改变)，轮显数据项的序号为实际显示号（显示号参见附录 C），
液晶依次显示为：
1.00     （当前正向有功总电能）
1.01     （当前尖费率正向有功电能）
1.02     （当前峰费率正向有功电能）
1.03     （当前平费率正向有功电能）
1.04     （当前谷费率正向有功电能）
80.00   （当前日期及周次）
80.01   （当前时间）
4.00     （当前反向无功总电能）
82.00   （表号低 6 位）
82.01   （表号高 6 位）
81.00   （有功电表常数）
83.04   （自动抄表日期）
89.01   （第 1 日时段表第 1 时段起始时间及费率号）
89.02   （第 1 日时段表第 2 时段起始时间及费率号）
89.03   （第 1 日时段表第 3 时段起始时间及费率号）
89.04   （第 1 日时段表第 4 时段起始时间及费率号）
89.05   （第 1 日时段表第 5 时段起始时间及费率号）
89.06   （第 1 日时段表第 6 时段起始时间及费率号）
89.07   （第 1 日时段表第 7 时段起始时间及费率号）
89.08   （第 1 日时段表第 8 时段起始时间及费率号）
当轮显方式为 02 时，电能表按厂家固定的轮显方式轮显(轮显顺序不可改变)，轮显数据项的序号为轮显顺序号（01- -，02- -），液晶
依次显示为：
01- -    （当前正向有功总电能）
02- -    （当前尖费率正向有功电能）
03- -    （当前峰费率正向有功电能）
04- -    （当前平费率正向有功电能）
05- -    （当前谷费率正向有功电能）
06- -    （当前日期及周次）
07- -    （当前时间）
08- -    （当前反向无功总电能）
09- -    （表号低 6 位）
10- -    （表号高 6 位）
11- -    （有功电表常数）
12- -    （自动抄表日期）
13- -    （第 1 日时段表第 1 时段起始时间及费率号）
14- -    （第 1 日时段表第 2 时段起始时间及费率号）
15- -    （第 1 日时段表第 3 时段起始时间及费率号）
16- -    （第 1 日时段表第 4 时段起始时间及费率号）
17- -    （第 1 日时段表第 5 时段起始时间及费率号）
18- -    （第 1 日时段表第 6 时段起始时间及费率号）
19- -    （第 1 日时段表第 7 时段起始时间及费率号）
20- -    （第 1 日时段表第 8 时段起始时间及费率号）
当轮显方式为 01 时，电能表即按用户自己设置的轮显内容轮显，最少可设置 1 个，最多可设置 16 个。轮显数据项的序号为实际显示号（显示号参见附录 C）。
当轮显方式为 03 时，电能表也是按用户自己设置的轮显内容轮显，最少可设置 1 个，最多可设置 16 个。只是轮显数据项的序号为轮显顺序号（01- -，02- -）。
当轮显方式为 04、05 时，电能表也是按用户自己设置的轮显内容轮显，此两种方式下，轮显和键显内容合二为一，即轮显编码+键显编码的内容，总共可编设 32 项轮显内容。如果需要大于 16 项的轮显数据时，必须先将轮显编码内容编满，再扩展到键显编码，如不编满，则扩展无效。04 方式时，轮显数据项的序号为实际显示号（显示号参见附录 C），05 方式时，对应显示序号为轮显顺序号（01- -，02- -）。

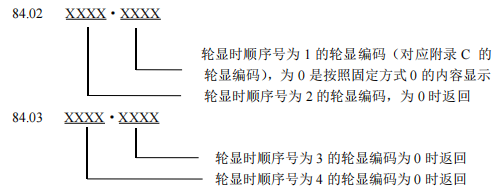

轮显编码的设置（用掌上电脑）是采用逐项编设法，即 16 个轮显项是单独编设的，显示时则如上所示。例如：用掌上电脑对轮显编码设置编程时，如第一项欲设为“A 相电压”，按照附录 C 上的轮显编码应是 0174，第二项设为“时间”0326，第三项设为 0000，第四项设为 0330，将参数设置进电能表以后，液晶上显示：84.02 为 03260174，84.03 为 03300000，且当 84.00 项为 01 时，则电表轮显时液晶依次显示：
       31.01     A 相电压（对应的轮显编码为 0174）
       80.01     时间（对应的轮显编码为 0326）
若 84.00 项为 03 时，则电表轮显时液晶依次显示：
       01- -      A 相电压（对应的轮显编码为 0174）
       02- -     时间（对应的轮显编码为 0326）
由于第三位为 0000，则第三位和它以后的轮显编码就不会被轮显了。即电能表只轮显前两位。如果第三位不为 0，并且后面编设的每一位轮显编码都不为 0，则电能表就一直轮显下去，直到编设的所有轮显内容轮显完后，再从头开始轮显。
注：按动红外遥控器上的【轮显/F2】键，可查看轮显各数据项内容。

3.8 按键显示功能
按键显示功能是指通过按动面板上的键显按钮，电表按预先设置的键显编码内容显示数据项的功能。当电表的键显按钮被按下，电表将显示某项数据参数，该数据一直显示 60 秒，除非按钮再次被按下，电表则显示下一项数据，若再无按键操作，60 秒后电表将自动退出键显状态，进入轮显状态。键显编码（详见附录 C 的 84.10～84.17 项，最多可设置 16 项）与轮显编码的设置相同，不同的是当第一个键显编码（84.10 项的低 2字节）为 0000 时，键显按键作下翻用(04,05 方式时无此功能)，如第一个键显编码为非法数据时，电表只显示当前时间。具体功能如下：2）在轮显状态时，按下此按键可查看附录表中所有数据项。

3.9 停电、来电记录功能
记录最近 1～9 次停电和来电的日期、时间及停电时正向有功总电量。（功能参数详见附录 C 的 77 项）

3.10 编程、需量清零、广播校时记录功能
1）可记录总的编程次数及最近 1～10 次编程的发生时间。（见附录 C的 24.00、74.02～74.10 项）
2）需量清零操作分别有以下两种方式：
     a. 手动需量清零：当电能表处于编程允许状态，按一下表壳上方的轮显按钮，持续 5 秒钟以上，LCD 显示“CLR”，电能表即完成对当前的最大需量内容清零；或者通过终端（掌上电脑、PC 机）的红外(需在编程允许状态)或 485 接口发“最大需量清零”命令也可实现；以上操作为手动需量清零。
     b. 自动需量清零：电表在自动抄表日换月，此时电表自动需量清零。
     需量清零操作按如下次序进行：当月最大需量及发生时间、当月电量和当月其它记录均滚入上月，并且当月的最大需量及发生时间记录清零。同时记录当时的需量清零日期，需量清零次数加 1。一旦手动需量清零操作成功电表将显示“”符号，该符号的出现表明禁止再次需量清零操作。4～5 分钟后该符号自动消失。同时电表可记录总的需量清零次数及最近 1～10 次的最大需量清零时间。（见附录 C的 24.01、75.02.～75.10 项）
3）校时可分为普通校时和广播校时。
当电能表处于编程允许状态，通过改变掌上电脑的时钟来设置电表时钟的方法称为普通校时，具体操作见“掌上电脑操作说明”中的“校时”章节。以广播的形式（无需表号）对电表进行无密码校时为广播校时，广播校时只能对时间误差在 5 分钟之内的电表时钟进行校正，如果校时成功电表将显示“—END—”，并且将校正后的时间记录到“最近一次广播校时时间”。一旦广播校时成功，24小时之内禁止再进行广播校时操作，即使操作，电表也将显示“—Err—”，即表明广播校时失败。对于误差在 5 分钟之外的电表进行广播校时也不能成功，同时电表也将显示“—Err—”。可记录总的广播校时次数及最近 1～5 次的广播校时时间。（见附录 C 的 76.00～76.05 项）

3.11 报警功能
报警采用光控报警。光控报警是指通过面板上的红色报警指示灯进行报警。
另外液晶上的“”符号是报警符号，只要电表出现故障就会闪烁显示，而不受报警控制字控制。

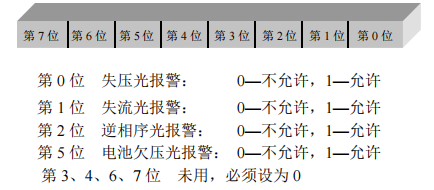

光控报警控制字： 86.04    X X
XX 为光控报警控制字的低字节，为十六进制数，将其转化为 8位二进制数，表示为：

如发现有如下故障，电表将每分钟显示一次出错信息码，每个出错信息码显示时间为 8 秒，各个出错信息码的含义如下：
Err - - - - D004 电压逆相序
Err - - - - E005 存储器故障或损坏
Err - - - - F006 电能朝向改变（任 1 相反向）
Err - - - - A007 计量芯片故障
当 电 表 的 EEPROM 未安装或有故障时，上电时液晶将长时间显示“Err---EP”；当 EEPROM 恢复正常时应重新上下电才能恢复。

3.12 编程功能
编程允许：由授权人打开电能表上盖，按下表壳上方的编程开关按钮，
1）按遥控器显示后，按下此按键，可查看下一项数据内容；
LCD 显示编程符号，电能表即处于编程状态，此时可用 PC 机或掌上电脑与电能表通讯完成编程和校时设置。
编程禁止：当再次按下编程开关，符号消失，电表进入编程禁止状态。即使忘了按编程按钮，电能表也会在 45 分钟后自动进入编程禁止状态，对电能表编程操作不再响应。
表号(82.和 82.01)：PC 机或掌上电脑与电能表通讯的识别号。在抄表或设表时，必须输入电能表的表号，PC 机或掌上电脑才能和电能表正常通讯。表号只能在设表程序的超级用户里修改。
用户号(82.02 和 82.03)：可作为用电用户管理的编号。
设备号(82.04 和 82.05)：可作为设备管理的编号。
电表可对以下内容进行设置
名称
显示号
注意事项
日期、时间
80.00~80.01
如果输入非法时间，电表将会对时间进行调整。
表号/用户号/设备号
82.00~82.05
12 位数据。未满 12 位的掌上电脑将自动在高位补零。
最大需量周期
83.00
可设为 5/10/15/30/60 分钟，若设错电表将自动调整。
滑差时间
83.01
小于最大需量周期，1~60 分钟可任意设定。
循显时间
83.02
单位秒。最大可设为 99 秒。当设为 0 时，电表将作 60 秒处理。
停显时间
83.03
单位秒。设置值应小于循显时间。当设为 0 时，电表将不停显。
自动抄表日期（DD·hh）
83.04
DD 可设为 00~28 中的任意数值。Hh 可设为一天中的任意时辰。
当 DD 被设为 00 时，电表 将自动在每月的月末 hh 时换月。
有功电量起始读数
83.06
电表有功电能底度设置，该值不累加到当前电量中，仅作为换
表参数。
无功电量起始读数
83.07
电表无功电能底度设置，该值不累加到当前电量中，仅作为换
表参数。
轮显方式
84.00
00、02 按厂家固定方式轮显
01、03、04、05 按用户设置方式轮显
轮显时间
84.01
轮显时间是指轮显一项数据的时间。
轮显内容
84.02~84.09
按顺序输入需要轮显数据项的轮显编码即可。
键显内容
84.10~84.17
按顺序输入需要键显数据项的键显编码即可。
失压判断方式
86.00
分别可设置为 00，01，02。具体内容查看 3.4节
失压条件
86.01
格式 XXXX·YY·ZZ，具体内容查看 3.4 节
失流判断方式
86.02
分别可设置为 00，01，02。具体内容查看 3.5节
失流条件
86.03
格式 XXXX·YY·ZZ，具体内容查看 3.5 节
光控报警控制字
86.04
具体内容查看 3.9 节
有功电能计量方式选择
86.05
分别可设置为 00，01。具体内容查看 3.1 节
无功电能计量方式选择 86.06
具体内容查看 3.1 节
年时区数
87
≤4
日时段表数
87.01
≤5
日时段表 87.02
≤12
费率数 87.03
≤4
公共假日数
87.04
第 1（2）时区起始日期及日时段表号
88.01~88.04
设置不同时区的起始日期及各个时区应采用的日时段表号
第 N 日时段表第 n 时段起始时间及费率号
89.01~90.12
一天最多可分为 12 个时段，不同的时段可设置为不同的费率。
根据实际需要设置不同时段的起始时间及该时段采用的费率号。
设置时段时无需设置为闭环，电表将自动实现闭环连接。
第 N 公共假日日期及日时段表号
94.01~94.12
一般指国家规定的假日，需要时设置各假日的日期及相应日时段表号。
周休日采用的日时段表号
94.13
指周休日应采用的日时段表号。
注：电表的编程必须使用掌上电脑或 PC 机编设，所有的设置都有密码权限限制，如果密码权限不对设置将会失败。

3.13 停电唤醒功能
每次下电后，电表继续轮显 5 天，5 天后熄灭，此时轮显时间为10 秒。在熄灭状态时，可通过按轮显按键唤醒电表。
在电表下电后，可随时按键查询。查询过程中，若 60 秒内再无按键操作，则液晶熄灭。
停电唤醒时，电表按以下顺序显示：
1.00     （当前正向有功总电能）
1.01     （当前尖费率正向有功电能）
1.02     （当前峰费率正向有功电能）
1.03     （当前平费率正向有功电能）
1.04     （当前谷费率正向有功电能）
80.00   （当前日期及周次）
80.01   （当前时间）
4.00     （当前反向无功总电能）
82.00  （表号低 6 位）
82.01  （表号高 6 位）
81.00  （有功电表常数）
83.04  （自动抄表日期）
89.01  （第 1 日时段表第 1 时段起始时间及费率号）
89.02  （第 1 日时段表第 2 时段起始时间及费率号）
89.03  （第 1 日时段表第 3 时段起始时间及费率号）
89.04  （第 1 日时段表第 4 时段起始时间及费率号）
89.05  （第 1 日时段表第 5 时段起始时间及费率号）
89.06  （第 1 日时段表第 6 时段起始时间及费率号）
89.07  （第 1 日时段表第 7 时段起始时间及费率号）
89.08  （第 1 日时段表第 8 时段起始时间及费率号）

3.14 时钟检测输出功能
电表缺省值可输出 1Hz 输出信号，便于用户测试时钟精度，停电后不输出。

3.15 背光功能
在电表正常上电工作状态，可按电表上的“键显按钮”点亮背光，也可按红外遥控器上的任意数字键实现，背光持续时间为 1 分钟；电表在上电后及整点点亮背光灯会持续亮 4 分钟；电表在停电唤醒时不激活背光。

3.16 时区结束正向有功电能冻结功能
各时区结束时，电表能将当时的正向有功总电量及各费率正向有功电量冻结，并记录下来。（功能参数详见附录 C 的 19.00～22.05 项）

3.17 其它功能
1) 可记录电池工作时间。(24.04 项)
2）记录并显示当前瞬时功率、电压、电流、功率因数及频率。（57.01～62.04 项）
3）可记录当前电表的运行状态，包括：电表类型、电表运行状态字、电池电压、当前所处的时区/日时段表号/时段/费率、波特率特征字等等。具体内容请参见附录 A。

注:本说明书对该表设计的所有功能进行了描述。随着本公司对此产品的不断更新与升级以及为符合各地用户的不同需求，本公司不保证所有运行以及销售的电能表全部与此版本说明书描述的相符。
本公司对对此说明书具有唯一解释权。





上一条
光电直读阀控水表产品说明书
下一条
DDS466- R说明书
返回列表

相关推荐

多功能DTSD4000(DSSD4000)说明书

DDS466- R说明书

光电直读阀控水表产品说明书
