一、概述
DDS466-R、DDS466-R（Q）型单相电子式电能表，都采用先进的超低功耗固态集成电路技术和SMT 及热风回流焊工艺设计制造，适用计量频率为50HZ 的交流单相有功电能，其全部性能均符合IEC1036和GB/T17215.321-2008标准中1.0级单相电能表的全部技术要求。精度基本不受频率、温度、电压、高次谐波影响，安装位置任意。整机出厂后无需调整。可延长检定周期，大大降低了电力部门测试和校验电能表的工作，可靠性较其它同类产品有明显提高。
二、规格及主要技术参数
2.1 额定电压：220V。
2.2 基 本 电 流 ： 1.5(6)A 、 2.5(10)A 、 5(20)A
10(40)A、15(60)A、20(80)A。
2.3 额定频率：50 Hz。
2.4 启动电流：0.4 %Ib；潜动：具有防潜动逻辑设计。
2.5 功耗：≤2W 和 5VA（整机功耗）。
2.6 环境条件：
正常工作温度为 – 30℃ ~ + 55℃。
极限工作温度为 – 4 0℃ ~ + 60℃。
相 对 湿 度 ≤ 75%。
2.7 重量：约 0.6 kg。
三、主要功能
3.1 DDS466-R 型
a 计量功能：计量有功总电能，并存储数据。
b 显示功能：液晶常显示电量。
c 通讯功能：可通过 PC 机进行 RS485 通讯，完成编程设置和抄表。
d 通讯规约：DL/T 645-1997/2007。
f 输出功能：具有有源脉冲和RS485端口输出功能。RS485 通讯波特率默认为 2400,波特率可根据需要修改为 600～9600。
g 通讯指示：当电表与外接设备通讯时，通讯指示灯闪烁。
3.2 DDS466-R(Q)型
a 基本功能同 DDS466-R 型，并具有红外通讯功能,红外通讯波特率固定为 1200。
b具有远程跳闸、合闸功能。
c 通讯指示：当电表外接设备通讯时，液晶屏显示的“kWh”闪烁。
d 报警功能：跳闸后报警灯常亮。
四、操作说明
4.1 电能表的参数编程、电能抄表等操作通过掌上电脑或 485 接口通讯来完成。
4.2 表号：在抄表或设表时，必须输入电能表的表号，掌上电脑才能和电能表正常通讯，电表表号支持最少 2 位缩位通讯。表号可以通过掌上电脑程序来修改。可作为设备管理的编号，最长为 12 位十进制整数。
4.3 密码管理：电表设置的初始密码都为 000002，权限分为 00、02，通讯约定参照“通讯协议”。对各项参数进行编程之前，需要打包编程密码，如果密码不正确，通讯则不能成功不允许编程。每次对电表进行抄表时，不需要密码校验。密码更改定义为高权限密码可更改低权限密码，低权限密码不可更改高权限密码，若用低权限密码更改高权限密码则返回密码错信息。
五、安装及接线
5.1 电能表在出厂检验合格，并加铅封后，方可安装使用。
5.2 电能表可安装在室内或室外使用，安装表的底板应固定在坚固耐火的墙上，建议安装高度为 1.8米左右，空气中无腐蚀性气体。
5.3 电能表应按照接线盒上的接线图进行接线，最好用铜接线接入。

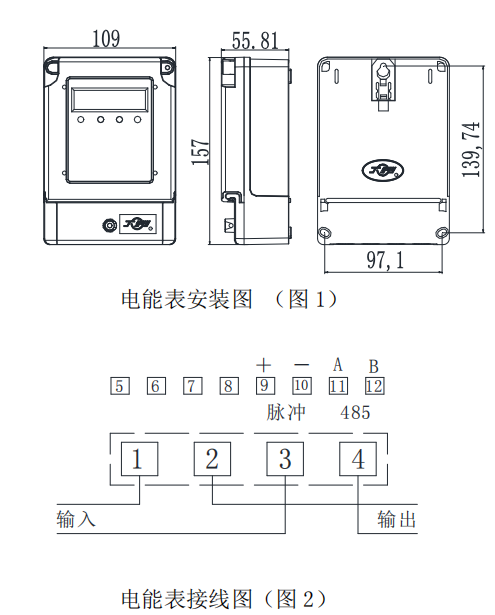

5.4 安装图- 见图 1（电能表安装图）。
5.5 接线图- 见图 2（电能表接线图）。
5.6 485 通信线缆应选择带屏蔽层双绞线，并采用手拉手接线方式。
六、包装及运输
6.1 产品在运输和拆封时不应受到剧烈冲击，并根据 GB/T15464-1995《仪器仪表包装通用技术条件》规定运输和储存。库存和保管应在原包装条件下存放在支架上，叠放高度不应该超过 8 层。
6.2 保存的地方应保持清洁，环境温度应为 0—40度，相对湿度不超过 85%，且在空气中不足以引起腐蚀的有害物质。
七、保证期限
电能表自售出之日起十八个月内，在用户遵守说明书规定要求，并在制造厂铅封完整的条件下，发现电能表不符合国家标准所规定的要求时，制造厂给与免费维修或更换。
八、防伪标识鉴别方法
8.1 安全可靠性：国内唯一的核反应堆和严密的知识产权保证。
8.2 鉴别方法：水笔、口红等颜色涂抺显“真”字,然后揭开标识表面的核孔膜后，在衬纸上还显“真”字，保证标识的一致性。
