1 概述
DDS466-D(HQ)系列多用户电能表,通过模块组合的方式最大可实现 12 路三相或 36 路单相的直接接入测
量或 12 路三相互感器接入测量、直接接入和互感器接入的混合测量方式,该系列电能表因准确度高、集中安
装、集中管理、安装灵活性高,互不干扰等优势深受小区、学校、企业等的青睐,该系列仪表支持预付费功
功能。产品符合国标 GB/T 17215.322-2008。
2 产品规格

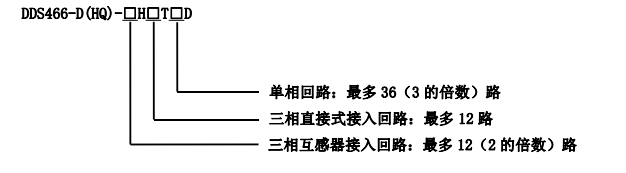

2.1 产品命名

注:1、产品由主模块、直接接入模块及互感器接入模块组成;
2、产品出厂按照模块组合的方式出厂;
3、产品最大组合可实现 12 路三相测量(
3 个单相可以折算成 1 个三相回路);
2.2 选型说明
一个主模块最多可带 36 个回路(
12 路三相,36 路单相或者单三相混合不超过 36 个回路),一个直接接
入模块一路三相或者三路单相,一个互感器接入模块两路三相。
例:客户需求,5 户三相互感器接入,2 户三相直接接入,5 户单相直接接入。
选型说明:首先确定回路数是否大于 36,一个互感器接入模块两路三相所以 5 户三相互感器接入需要按
照 6 路三相计算,共 6*3=18 个回路;2 户三相直接接入共 2*3=6 个回路;一个直接接入模块三路单相所以 5
户单相直接接入需要按照 6 路单相计算,共 6 个回路;综上,总回路数为 18+6+6=30<=36。
产品型号:DDS466-D(HQ)-5H2T5D
模块组成:由于一个互感器模块两路三相所以 5H 需要 3 个互感器测量模块,2T 需要两个直接接入测量
模块,一个直接接入模块 3 路单相所以 5D 需要 2 个直接接入测量模块,综上,该型号产品共包括一个主模块,
3 个互感器接入测量模块,4 个直接接入测量模块。
