概述

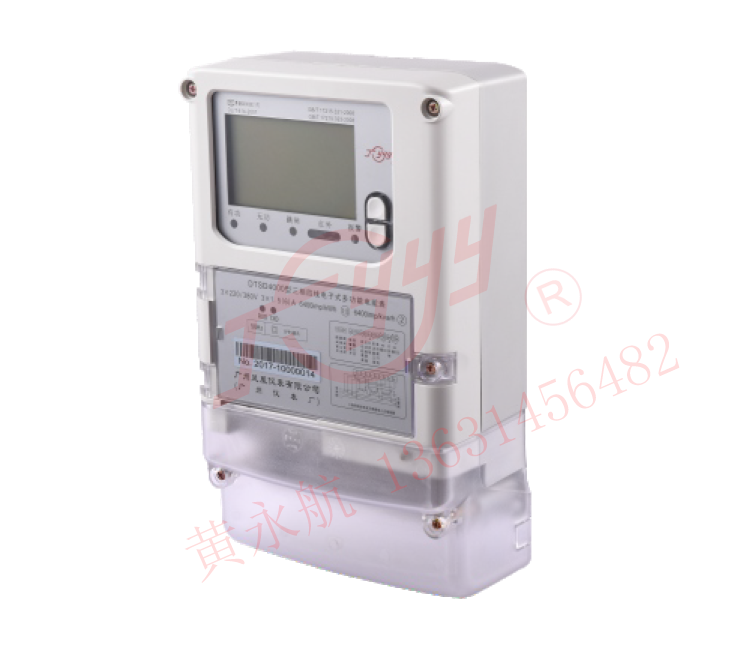

DTSD4000/DSSD4000型三相电子式简易多功能电能表是采用先进的电能计量专用芯片，与成熟的复费率技术相结合设计而成，应用数字采样处理技术及SMT工艺，根据居民实际用电状况所设计、制造，具有国际先进水平的电能计量仪表。

该表实现分时计量，设定日自动转存数据，手持终端或PC机编程及抄表，LCD显示等功能。该表可进行4种费率、12个时段、4个时区等设置，并具有电能测试脉冲输出功能。其性能指标符合GB/T 17215.321-2008《1级和2级静止式交流有功电度表》和DL/T 614-1997《多功能电能表》标准对多功能电能表的各项技术要求。通讯规约符合《DL/T645-1997多功能电能表通信规约》及用户提出的特殊通信要求。

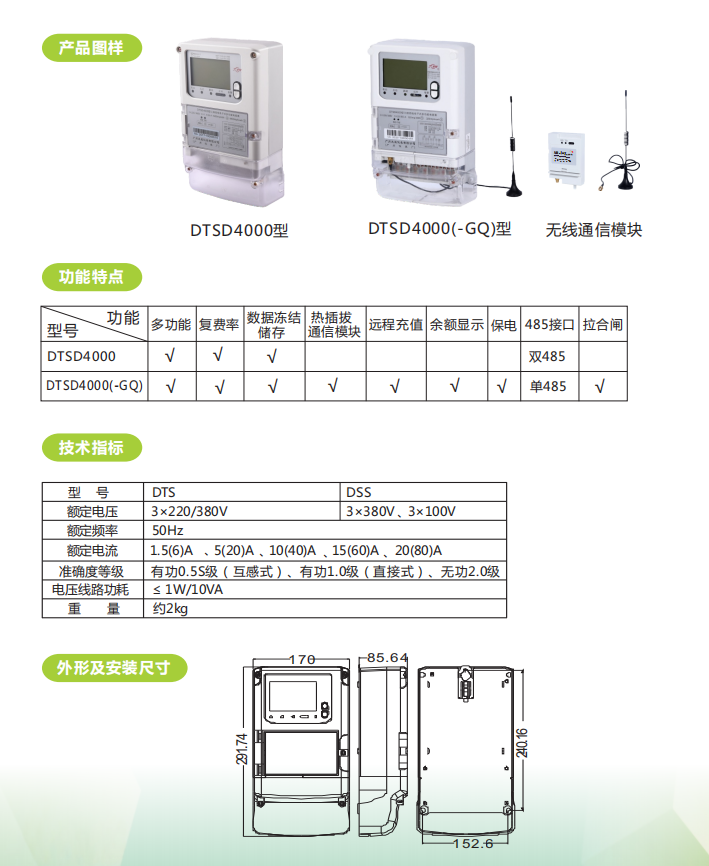

准确度等级有功：0.5或1级  无功：2级

额定频率:  50Hz

外型尺寸267.6mm´170.7mm´73mm

重量约1.8kg

功能说明：

1、电量计量功能（该功能参数详见说明书附录C）：有功无功电量计量

2、最大需量记录功能

3、复费率功能

4、失压和断相记录功能

5、失流记录功能

6、通讯功能：

具有1个红外通讯接口和1个电气隔离的RS485通讯接口通讯波特率为1200bps，可与计算机进行数据通讯

7、数据轮显功能：电能表可实现参数轮显，轮显的参数(不超过16项)和时间可预先设置，轮显的顺序也可任意设置。

8、按键显示功能：按键显示功能是指通过按动面板上的键显按钮，电表按预先设置的键显编码内容显示数据项的功能。

9、停电、来电记录功能：记录最近1～9次停电和来电的日期、时间及停电时正向有功总电量。（功能参数详见说明书）

10、编程、需量清零、广播校时记录功能

11、报警功能：报警采用光控报警。光控报警是指通过面板上的红色报警指示灯进行报警。

12、背光功能

13、时区结束正向有功电能冻结功能

随着本公司对此产品的不断更新与升级以及为符合各地用户的不同需求，本公司不保证所有运行以及销售的电能表全部与此版本说明描述的相符。
