一、概述

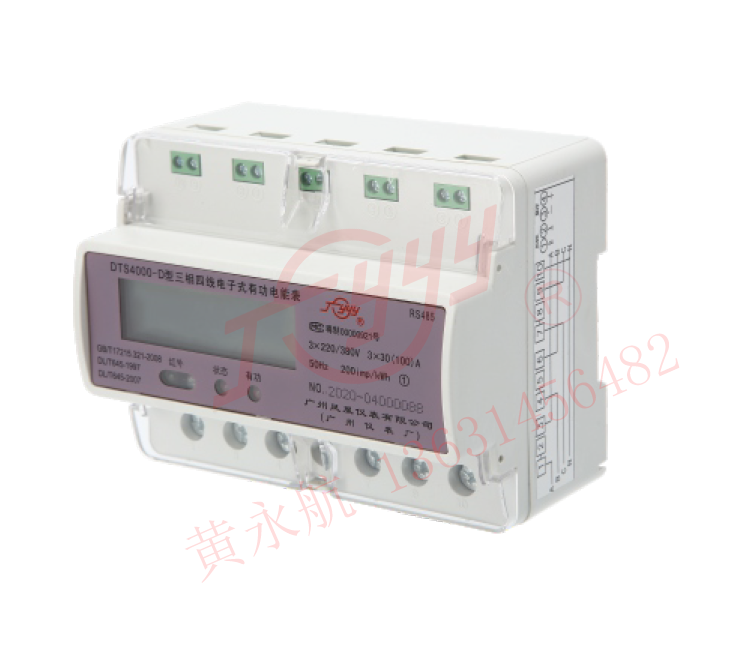

DT(S)S4000-R型三相电子式电能表是采用先进的低功耗集成电路技术和SMT工艺设计制造的新型电能表，用以测量50/60Hz交流电路中的三相有功电能。其性能指标符合GB/T17215.321-2008《1级和2级静止式交流有功电表》DL/T645-1997《多功能电能表通信规约》等国家标准的要求（可定制MODBUS通讯协议）。

该表设有红外和RS485通讯接口，安装位置任意等优点，是电能表升级换代的理想产品。

二、主要功能特点

1.全电子式三相交流有功电能双向计量功能。

2.具有防潜动逻辑电路。

3.带红外通讯和RS485通讯接口。

4.停电LCD显示电量，方便人工抄读电量。（需要特殊定制）

5.量程宽，功耗低，体积小，重量轻，外形美观，高可靠性。

三、工作原理

DT(S)S4000-R型三相表主要由电压电流采样电路、专用电能计量芯片，CPU及LCD显示等部分组成。电能表将采样的电压、电流信号输入到专用电能计量芯片，输出电能脉冲信号，并由LCD显示电能，并通过红外或RS485接口实现远距离抄录表内电能等数据。

四、基本参数及规格

●精度等级：1.0级

●参比电压：3×57.7/100V，3×220/380V，3×100V，3×380V

●参比电流：3×1.5(6)A，3×5(20)A，3×10 (40)A，3×15(60)A，3×20(80)A，3×30(100)A

●参比频率：50/60Hz

●脉冲常数：1600imp/KWh，800imp/KWh，400imp/KWh，200imp/KWh，100imp/KWh

●功耗：≤2W/10VA

●工作环境温度：-25℃～+55℃

●特殊要求时：-35℃～+70℃

●相对湿度：≤85%

●外形尺寸：125mm×88mm×73mm

●重量：0.7Kg

五、电能表的安装和接线

电能表应安装在室内干燥、耐火、坚固的墙上，安装高度最好为1.8米左右。

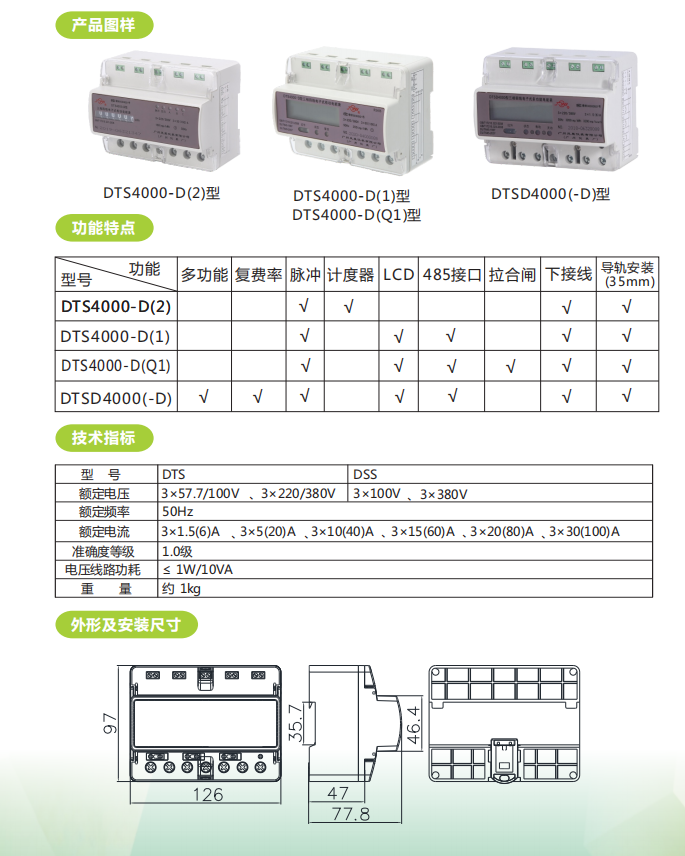

1.电能表的安装尺寸。采用35mm宽度导轨安装

2.       电能表的接线应按照本表所提供的接线图进行接线，最好用铜线或铜线接头引入。接线图见下图：
