一、用途：用来测量流经自来水管道饮用水的总量并通过 M-BUS 总线或 RS485 总线传输给二次仪
表。执行标准：GB/T 778-2018 。
二、特点：内置 CPU、存贮芯片和通讯模块。只需在采集水表数据时供电。由光电管读出水表字
轮编码，经 CPU 判断产生数字并由 M-BUS 总线或 RS485 总线输出。
LXLY-50～300 为可拆卸螺翼式水表，计数器与下层结构分离，读数永久保持清晰，更换计数
器可在不停水情况下即可调换，水表维修不需从管道上拆卸。
三、使用条件： 0.1℃<冷水表水温≤30℃ 热水表水温≤90℃
水压≤1MPa
水表不能浸入水中
四、信号类型： LXSY-15～65E
采用 4 位、5 位光电编码
LXLY-50～300 采用 6 位光电编码
补充说明：LXSY-15～65E，可按需定制 5 位和 6 位光电编码。
五、最大允许误差：1.在从包括最小流量（
Q1）在内到不包括分界流量（
Q2）的低区中的最大允许
误差为±5%.2.在从包括流量（
Q2）在内到包括过载流量（
Q4）的高区中最大的允许误差：冷水表
为±2%，热水表为±3%.

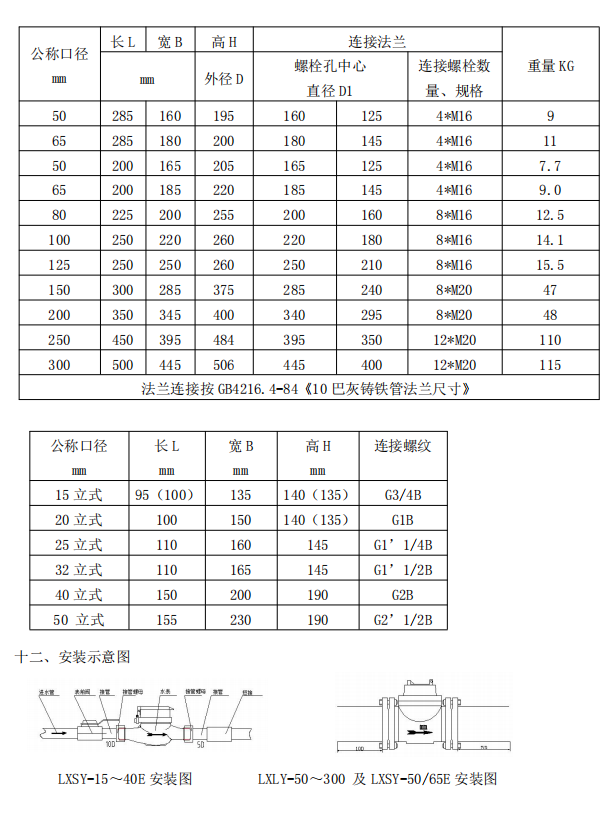

六、安装要求：水表按照型号进行水平或竖直安装，使水表示数字面朝上，箭头方向和水流方向相
同；水表安装前须冲洗管道；水表必须安装在拆装维修方便、周围干燥的环境下，建议安装在专用
水表箱内；水表前后必须安装阀门。
七、主要技术参数：压力等级：MAP10； 上游流场敏感度等级：U10；下游流场敏感度等级：D5；
气候和机械环境等级：B 级；电磁环境等级：E1 级；不可测反向流。
十三、配件
LXSY-15～40E 直读远传水表附带接管、螺母、密封垫圈各两个及使用说明书。LXSY-50E/65E
及 LXLY-50～300 水表附带密封垫圈两个和使用说明书一份。
